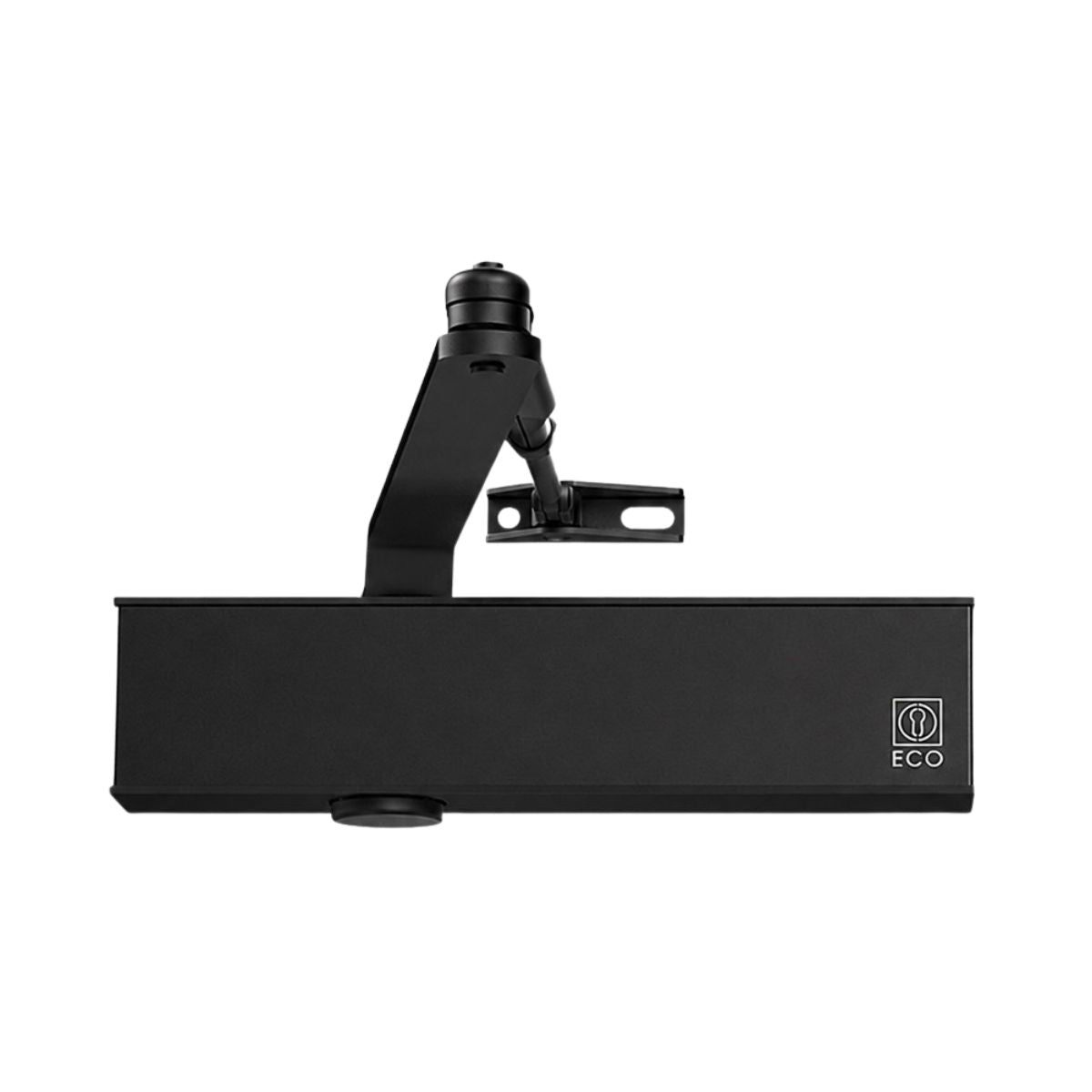

ECO Newton TS-20 este un amortizor hidraulic pentru inchiderea controlata a usilor, proiectat pentru utilizare profesionala si testat conform standardului EN 1154. Produsul ofera forte de inchidere marimile 2, 3 si 5, reglabile prin pozitionarea amortizorului pe usa, fiind recomandat pentru usi cu latimea de pana la 1.250 mm. Designul compact, cu o adancime de numai 41 mm, permite integrarea discreta pe usa sau pe toc.

Domenii de utilizare

ECO Newton TS-20 este destinat usilor interioare si exterioare din cladiri rezidentiale, comerciale, administrative sau publice. Poate fi montat pe partea de tragere direct pe foaia usii sau pe partea de impingere, prin instalare pe cadrul usii. Este compatibil cu usi cu deschidere stanga si dreapta.

Reglarea bratului cu blocare automata in pozitie deschisa

Reglarea bratului fixabil al amortizorului permite stabilirea unghiului la care usa ramane blocata in pozitia deschisa.

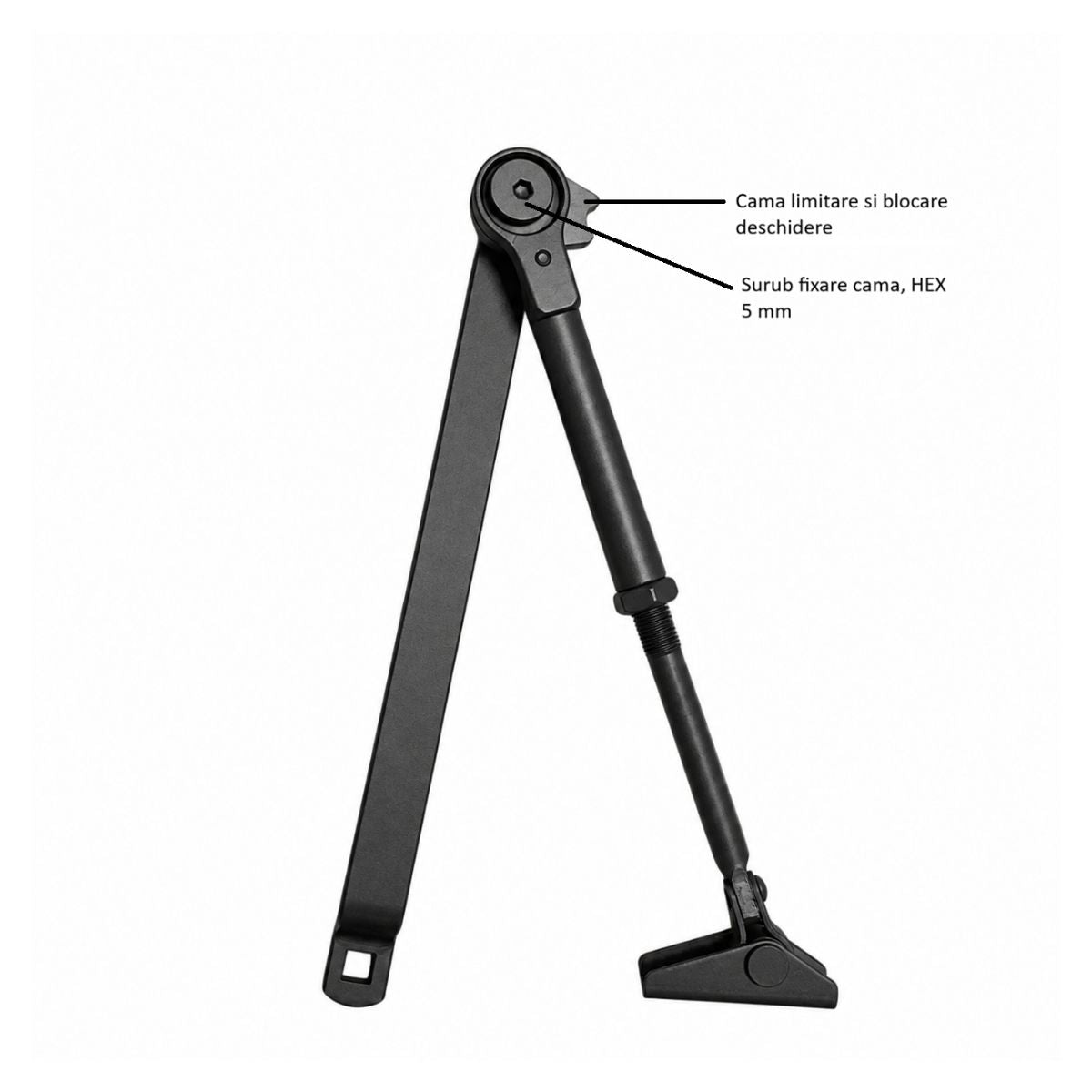

Pentru reglare, usa se aduce in pozitia corespunzatoare unghiului de deschidere si blocare dorit. Cu ajutorul unei chei hexagonale de 5 mm se slabeste surubul de fixare al camei, amplasat pe articulatia bratului. Surubul se slabeste suficient astfel incat cama de limitare si blocare a deschiderii sa poata fi rotita usor in jurul axei sale.

Cama se roteste pana in pozitia corespunzatoare unghiului dorit de mentinere a usii in pozitie deschisa. Dupa efectuarea reglajului, surubul de fixare se strange ferm cu cheia hexagonala de 5 mm, astfel incat cama sa nu isi mai poata modifica pozitia in timpul functionarii.

In utilizare, blocarea usii se realizeaza prin deschiderea acesteia pana la unghiul reglat. La atingerea pozitiei de blocare se aude un clic, care indica faptul ca mecanismul camei a cuplat si ca usa este mentinuta in pozitie deschisa.

Pentru eliberarea usii din pozitia blocata, aceasta se trage usor in sensul inchiderii. Prin aceasta miscare, mecanismul de blocare se decupleaza, iar amortizorul revine la functionarea normala, controland inchiderea usii.

Avantajele bratului fixabil cu sistem de blocare automat

Bratul fixabil echipat cu acest sistem de blocare ofera o utilizare simpla si intuitiva, deoarece mentinerea usii in pozitie deschisa se realizeaza automat atunci cand aceasta este adusa pana la unghiul reglat. Nu este necesara actionarea manuala a unui buton, a unei parghii sau a unui alt element montat pe bratul amortizorului.

Un avantaj important este accesibilitatea sporita pentru utilizatori. Persoanele nu mai trebuie sa ajunga la partea superioara a usii pentru a activa sau dezactiva mecanismul de blocare. Astfel, nu mai este necesara utilizarea unui scaun, a unei trepte sau a altui obiect pentru a ajunge la brat, ceea ce face utilizarea mai comoda si reduce riscul de dezechilibrare sau accidentare.

Caracteristici

• Forta de inchidere: EN 2/3/5
• Latime maxima usa: 1.250 mm
• Tip brat: fixabil
• Culoare: negru
• Unghi maxim deschidere: 180°
• Greutate: 1.320 g
• Adancime: 41 mm
• Viteza de inchidere si viteza finala reglabile
• Functie back-check constanta
• ECOclic: capac din inox pentru protejarea reglajelor
• ECOvalve: reglare precisa cu cheie imbus standard
• ECOgreen: constructie optimizata pentru economie de materiale

Pachet complet cu amortizor, brat, instructiuni, sablon din hartie si accesorii de fixare.

Marca	ECO Schulte
Cod produs intern	15881

Cod furnizor	5030014967
Culoare	Negru

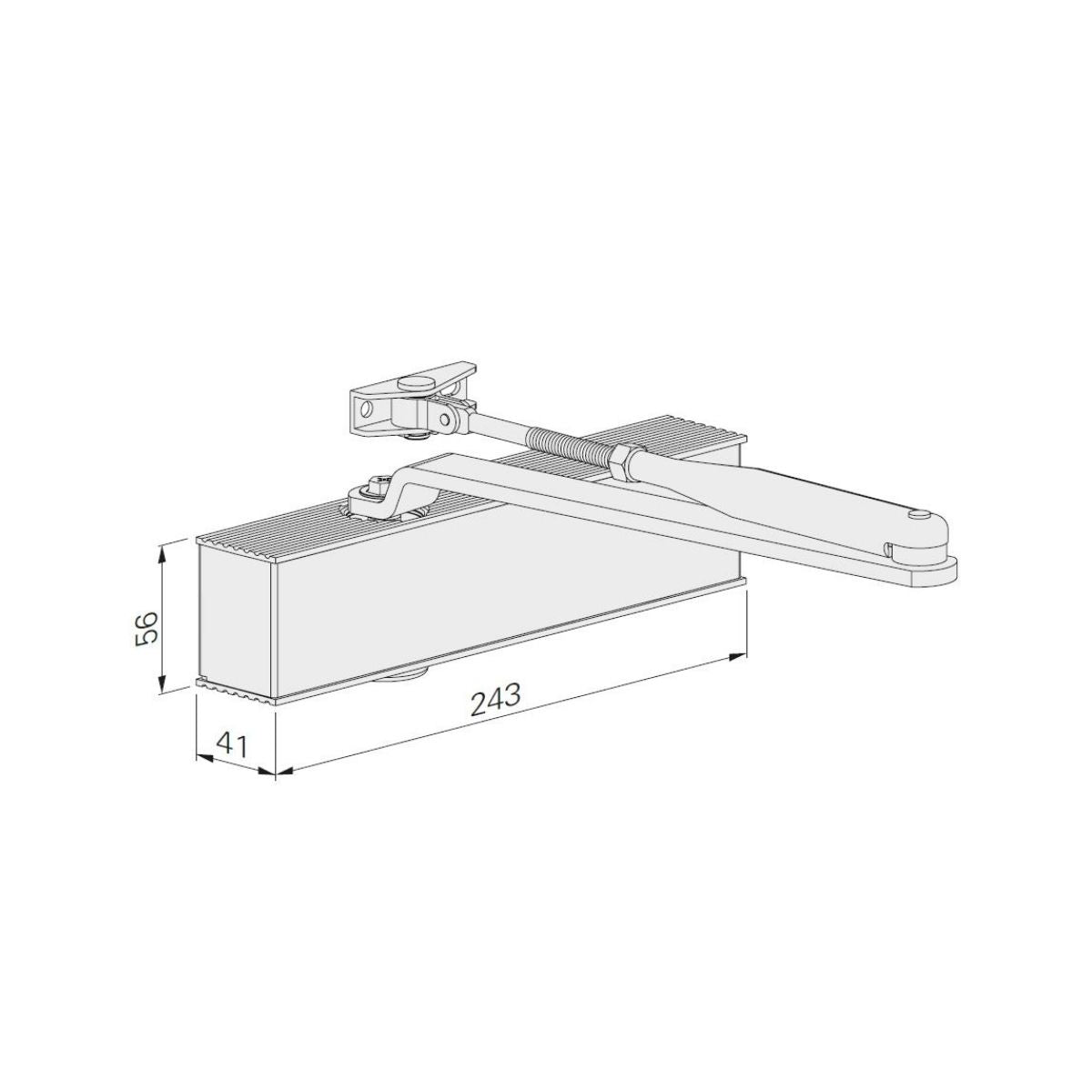

Inaltime	56 mm
Latime	41 mm
Lungime	243 mm
